Hướng dẫn rèn thép hợp kim carbon, hợp kim, không gỉ và niken

Việc rèn bằng thép carbon mang lại tỷ lệ chi phí trên cường độ tốt nhất cho các ứng dụng kết cấu chung; rèn thép hợp kim cung cấp các đặc tính cơ học nâng cao cho các điều kiện nhiệt độ và tải trọng đòi hỏi khắt khe; rèn bằng thép không gỉ mang lại khả năng chống ăn mòn cho môi trường hóa chất và chế biến thực phẩm; và vật liệu rèn bằng thép hợp kim gốc niken là lựa chọn thiết thực duy nhất cho dịch vụ chịu nhiệt độ cực cao và ăn mòn cao trên 650°C. Bốn loại vật liệu rèn này không thể thay thế cho nhau—mỗi loại giải quyết một tập hợp các điều kiện dịch vụ cụ thể và việc chọn sai loại sẽ dẫn đến việc xác định quá mức tốn kém hoặc hỏng linh kiện sớm. Bản thân quy trình rèn—tinh chỉnh cấu trúc hạt, loại bỏ độ xốp bên trong và điều chỉnh dòng sợi theo đường ứng suất của thành phần—khuếch đại những ưu điểm vốn có của từng loại hợp kim ngoài những gì mà quá trình đúc hoặc gia công từ phôi thanh có thể đạt được.

Tại sao quy trình rèn lại quan trọng trên tất cả các loại hợp kim

Trước khi kiểm tra từng loại vật liệu, điều quan trọng là phải hiểu quá trình rèn đóng góp gì vào hiệu suất của bộ phận bất kể loại hợp kim. Rèn gia công kim loại trên nhiệt độ kết tinh lại (rèn nóng) hoặc dưới nhiệt độ đó (rèn nguội và rèn ấm), tác dụng lực nén qua khuôn để biến dạng phôi thành hình dạng mong muốn. Hoạt động cơ học này tạo ra ba lợi ích về mặt cấu trúc trực tiếp chuyển thành hiệu suất của thành phần:

• Tinh chế hạt: Biến dạng cơ học phá vỡ cấu trúc hạt đuôi gai thô của phôi đúc và tạo ra kích thước hạt mịn hơn, đồng đều hơn. Cấu trúc hạt mịn hơn giúp cải thiện độ bền kéo, khả năng chống mỏi và độ bền va đập trên tất cả các loại hợp kim.
• Loại bỏ độ xốp và sự phân tách: Lực rèn nén làm sụp đổ các khoảng trống bên trong, các lỗ khí và các vùng phân tách đuôi gai có trong phôi hoặc phôi ban đầu, tạo ra một cấu trúc vi mô đồng nhất, dày đặc hoàn toàn. Các bộ phận đúc có kích thước tương đương vẫn giữ được các khuyết tật này trừ khi chịu tác dụng ép đẳng tĩnh nóng (HIP).
• Dòng hạt thẳng hàng (dòng sợi): Thiết kế khuôn có kiểm soát hướng dòng vật liệu sao cho các đường dòng hạt đi theo đường viền của bộ phận hoàn thiện thay vì bị cắt bằng gia công. Ví dụ, một thanh kết nối được rèn có dòng hạt liên tục xuyên qua thân thanh và xung quanh bán kính lỗ khoan—cải thiện đáng kể tuổi thọ mỏi tại các điểm tập trung ứng suất so với giải pháp thay thế gia công từ thanh.

Hậu quả thực tế của những lợi ích này có thể đo lường được: vật rèn thường thể hiện độ bền kéo cao hơn 20–30%, cường độ năng suất cao hơn 15–25% và khả năng chống mỏi và va đập tốt hơn đáng kể hơn các bộ phận đúc có cùng thành phần hợp kim và hình dạng danh nghĩa. Ưu điểm về cấu trúc này nhất quán trên thép cacbon, thép hợp kim, thép không gỉ và hợp kim rèn dựa trên niken—làm cho việc rèn quy trình sản xuất được lựa chọn ở bất cứ nơi nào mà độ tin cậy của bộ phận dưới tải tuần hoàn hoặc tải va đập là rất quan trọng.

Thép rèn cacbon : Nhà xưởng sản xuất công nghiệp

Thép rèn cacbon được sản xuất từ ​​thép có chứa 0,10–0,60% cacbon với mangan là nguyên tố hợp kim thứ cấp chính và sự bổ sung tối thiểu có chủ ý của các nguyên tố khác. Họ đại diện cho phân khúc khối lượng lớn nhất của ngành công nghiệp rèn toàn cầu, chiếm khoảng 60–65% tổng số thép rèn tính theo trọng lượng .

Phân loại lớp và tính chất cơ học

Việc rèn thép carbon được phân loại chủ yếu theo hàm lượng carbon, xác định phạm vi cường độ có thể đạt được và phản ứng xử lý nhiệt:

• Carbon thấp (0,10–0,25% C, ví dụ: AISI 1018, 1020): Độ bền kéo 380–520 MPa, độ dẻo cao (độ giãn dài 25–35%), khả năng hàn tuyệt vời. Được sử dụng trong các bộ phận thân ô tô, liên kết thiết bị nông nghiệp và mặt bích kết cấu nơi khả năng định hình quan trọng hơn độ bền cuối cùng.
• Carbon trung bình (0,30–0,50% C, ví dụ: AISI 1040, 1045): Độ bền kéo 600–800 MPa sau khi bình thường hóa, lên tới 1.000 MPa sau khi làm dịu và nóng nảy. Phạm vi được sử dụng rộng rãi nhất để rèn kết cấu bao gồm trục khuỷu, thanh nối, bánh răng và trục trục.
• Carbon cao (0,55–0,70% C, ví dụ: AISI 1060, 1070): Độ bền kéo 800–1.000 MPa, độ cứng cao hơn, khả năng hàn giảm. Được sử dụng trong các bộ phận đường ray, lò xo và vật rèn chịu mài mòn trong đó độ cứng bề mặt là yêu cầu chính.

Quy trình rèn thép carbon

Phạm vi nhiệt độ rèn cho thép carbon là 1.100–1.250°C để rèn nóng. Các loại carbon trung bình và cao thường được chuẩn hóa (làm mát bằng không khí từ khoảng 870°C) hoặc được làm nguội và tôi luyện sau khi rèn để đạt được các đặc tính cơ học quy định. Nhiệt độ ủ được điều chỉnh để cân bằng độ bền và độ dẻo dai—nhiệt độ ủ cao hơn tạo ra độ bền thấp hơn nhưng khả năng chống va đập tốt hơn, sự cân bằng này thay đổi tùy theo yêu cầu ứng dụng.

Ứng dụng và hạn chế

Rèn thép cacbon là sự lựa chọn mặc định cho:

• Các bộ phận của hệ thống truyền động ô tô (trục khuỷu, thanh truyền, trục cam, bánh răng vi sai)
• Thiết bị xây dựng và khai thác mỏ (răng máy xúc, mũi khoan, đầu búa)
• Mặt bích và phụ kiện đường ống của bình chịu áp lực (ASTM A105 cho mặt bích bằng thép carbon ở nhiệt độ môi trường xung quanh)
• Các bộ phận đường sắt (trục bánh xe, trục, khớp nối)

Những hạn chế chính của vật liệu rèn bằng thép carbon là khả năng chống ăn mòn kém (cần lớp phủ bảo vệ trong hầu hết các ứng dụng ngoài trời), độ bền nhiệt độ cao hạn chế (thường không phù hợp ở trên). 400°C để chịu tải bền vững) và độ cứng bị hạn chế ở các kích thước tiết diện lớn, nơi thép hợp kim trở nên cần thiết để đạt được độ cứng xuyên suốt.

Thép rèn hợp kim : Hiệu suất nâng cao thông qua kỹ thuật tổng hợp

Thép hợp kim rèn được sản xuất từ thép có chứa sự bổ sung có chủ ý của một hoặc nhiều nguyên tố hợp kim—crom, molypden, niken, vanadi, mangan hoặc kết hợp—ở mức độ tạo ra những cải tiến có thể đo lường được về tính chất cơ học, độ cứng hoặc hiệu suất nhiệt độ cao vượt xa những gì chỉ riêng carbon có thể đạt được.

Các yếu tố hợp kim chính và sự đóng góp của chúng

• Crom (Cr, 0,5–2,0%): Cải thiện độ cứng, chống mài mòn và chống oxy hóa ở nhiệt độ cao. Có mặt trong hầu hết các loại thép hợp kim trung bình và thép hợp kim cường độ cao.
• Molypden (Mo, 0,15–0,5%): Tăng đáng kể độ cứng ở các phần dày, cải thiện khả năng chống rão ở nhiệt độ cao (lên tới 550°C) và giảm độ nhạy cảm với hiện tượng giòn do nhiệt độ. Thường được sử dụng kết hợp với crom (các loại thép Cr-Mo như AISI 4130, 4140, 4142).
• Niken (Ni, 1,5–4,0%): Cải thiện độ dẻo dai và khả năng chống va đập, đặc biệt ở nhiệt độ dưới 0. Được sử dụng trong rèn bình áp suất ở nhiệt độ thấp (thép Ni 3,5% để phục vụ đến −100°C) và trong thép kết cấu Ni-Cr-Mo.
• Vanadi (V, 0,05–0,15%): Tạo thành các kết tủa cacbua mịn chống lại sự phát triển của hạt trong quá trình rèn và tạo ra độ cứng kết tủa sau khi xử lý nhiệt. Được sử dụng trong thép công cụ và rèn hợp kim thấp cường độ cao (HSLA).
• Mangan (Mn, 1,0–1,8%): Cải thiện độ cứng và độ bền trong khi vẫn duy trì khả năng hàn. Nguyên tố hợp kim chính trong các loại HSLA được sử dụng để rèn kết cấu.

Các loại rèn thép hợp kim phổ biến và tính chất của chúng

Lợi thế về kích thước phần và độ cứng

Một trong những ưu điểm thực tế quan trọng nhất của việc rèn thép hợp kim so với thép cacbon là khả năng làm cứng xuyên suốt ở kích thước phần lớn . Thép carbon trung bình (AISI 1045) được tôi luyện ở nhiệt độ 850°C chỉ đạt được martensite đầy đủ ở độ sâu xấp xỉ 10–15 mm từ bề mặt vào một thanh có đường kính 100 mm—lõi vẫn là ngọc trai/bainite mềm hơn. AISI 4140 (Cr-Mo) đạt được martensite đầy đủ trong suốt quá trình Đường kính 50–75 mm phần; AISI 4340 (Ni-Cr-Mo) mở rộng điều này thành 100–150 mm . Điều này mang tính quyết định đối với các trục, khuôn dập và các bộ phận kết cấu được rèn lớn, nơi yêu cầu các đặc tính cơ học đồng nhất trên toàn bộ mặt cắt ngang.

Rèn thép không gỉ : Khả năng chống ăn mòn đáp ứng hiệu suất kết cấu

Vật rèn bằng thép không gỉ chứa tối thiểu 10,5% crom , tạo thành một màng oxit crom thụ động trên bề mặt có khả năng chống lại quá trình oxy hóa và ăn mòn. Sự kết hợp giữa khả năng chống ăn mòn với đặc tính cơ học và lợi thế về cấu trúc của quá trình rèn làm cho thép không gỉ trở thành lựa chọn tiêu chuẩn cho các ứng dụng xử lý hóa học, thực phẩm và đồ uống, hàng hải và hạt nhân trong đó tuổi thọ vật liệu trong môi trường khắc nghiệt là tiêu chí thiết kế chủ đạo.

Các dòng thép không gỉ được sử dụng trong rèn

Bốn họ cấu trúc vi mô bằng thép không gỉ được sử dụng trong vật rèn, mỗi họ có đặc tính riêng biệt:

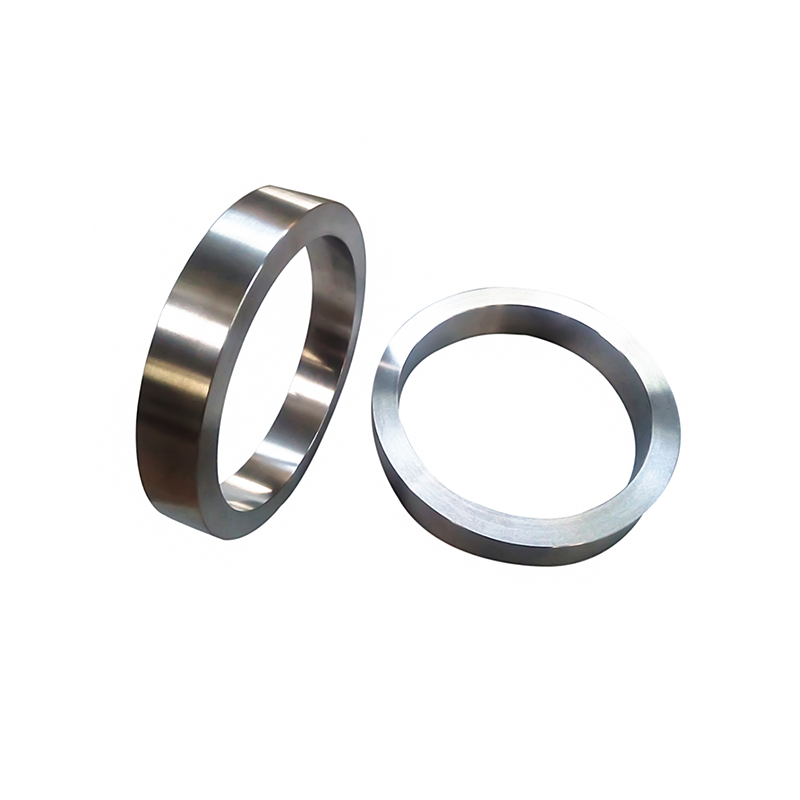

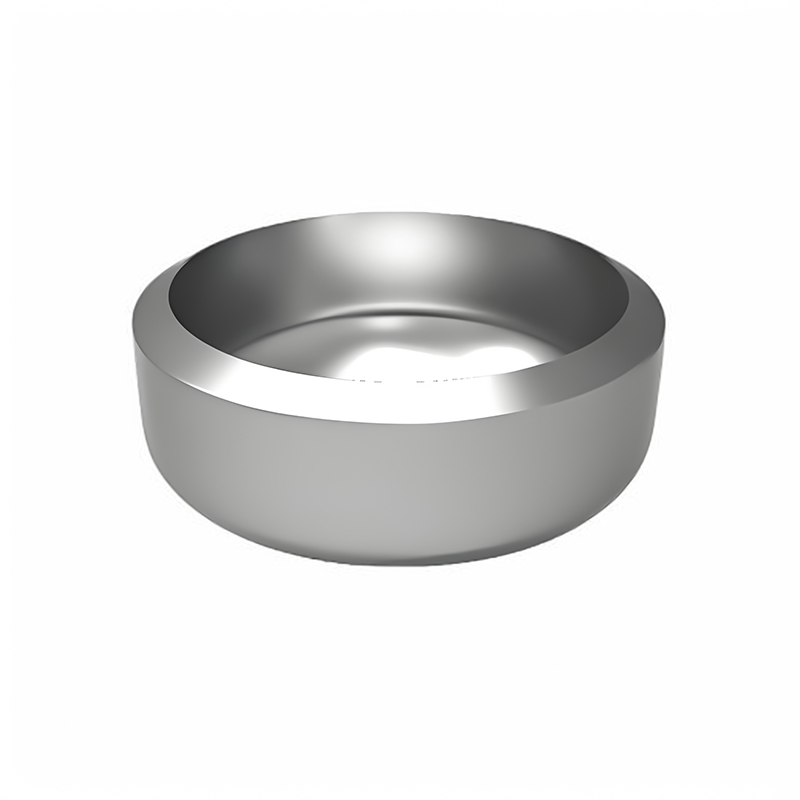

• Thép không gỉ Austenitic (ví dụ: AISI 304, 316, 316L): Gia đình không gỉ được rèn rộng rãi nhất. Không có từ tính, chống ăn mòn tuyệt vời, độ bền nhiệt độ thấp tốt và khả năng hàn tốt. Không thể được làm cứng bằng cách xử lý nhiệt—được tăng cường bằng cách gia công nguội hoặc bằng cách ủ dung dịch để đạt được khả năng chống ăn mòn tối đa. Độ bền kéo thường 515–690 MPa ở trạng thái ủ. ASTM A182 F316/F316L là thông số kỹ thuật tiêu chuẩn cho mặt bích và phụ kiện bằng thép không gỉ trong xử lý hóa chất và các ứng dụng ngoài khơi.

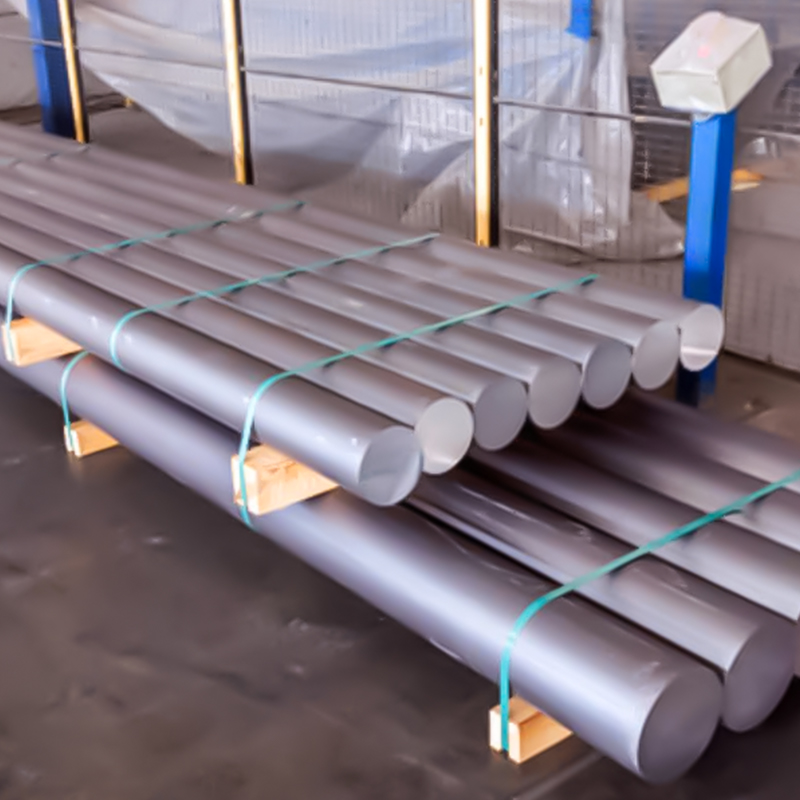

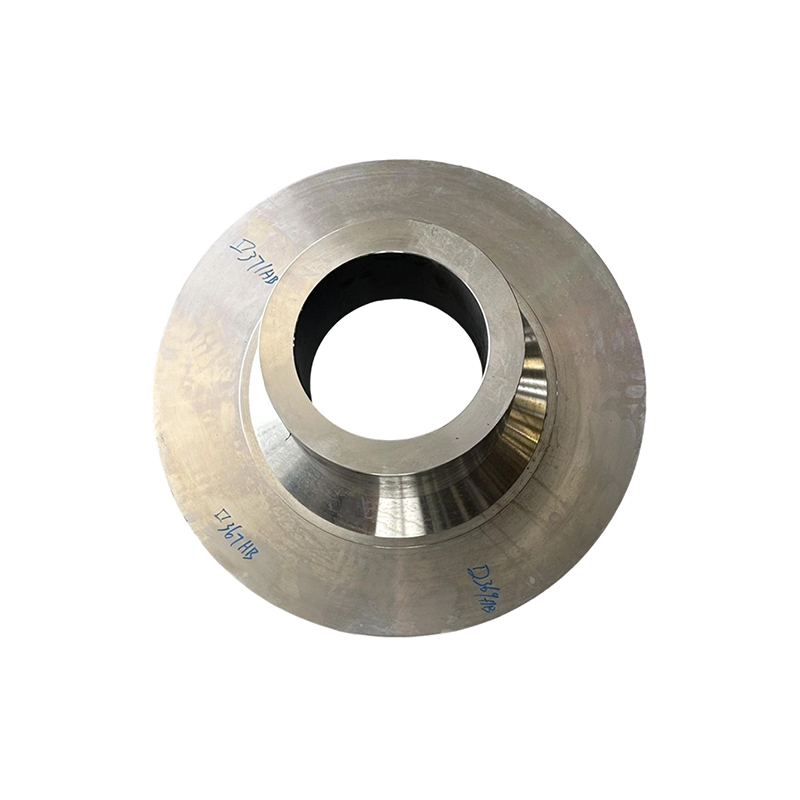

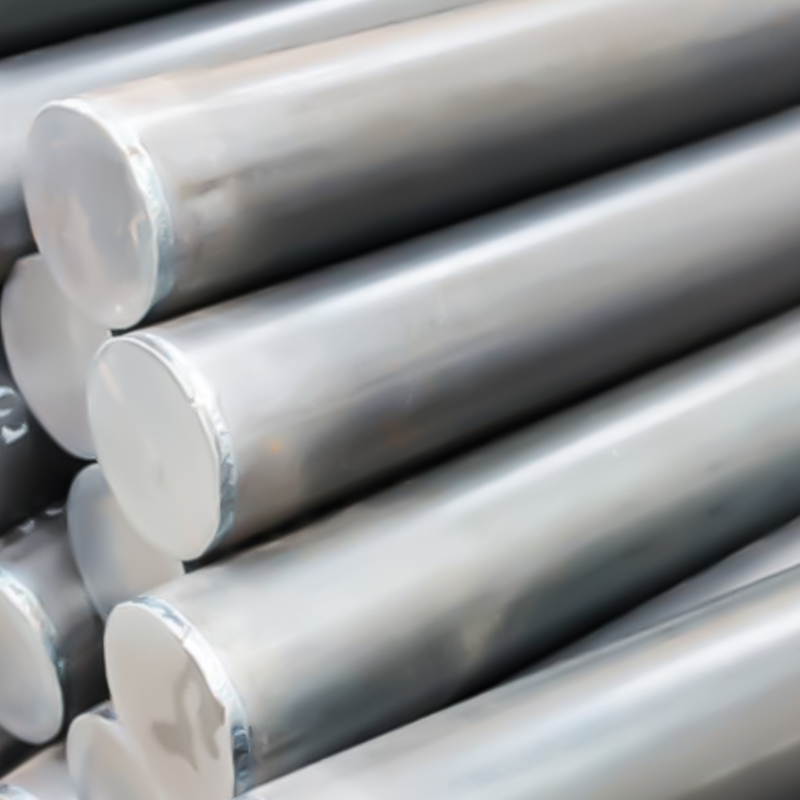

• Thép không gỉ Martensitic (ví dụ: AISI 410, 420, 17-4PH): Độ bền cao hơn các loại austenit—lên đến 1.310 MPa độ bền kéo (điều kiện 17-4PH H900)—có khả năng chống ăn mòn vừa phải. Có thể xử lý nhiệt bằng cách làm nguội. Được sử dụng trong trục bơm, thân van, cánh tuabin và dụng cụ phẫu thuật đòi hỏi độ cứng và khả năng chống ăn mòn.
• Thép không gỉ Ferit (ví dụ: AISI 430, 446): Giá thành thấp hơn austenit, khả năng chống oxy hóa tốt ở nhiệt độ cao nhưng độ bền hạn chế ở các tiết diện nặng. Ít bị rèn hơn do khả năng tạo hình hạn chế và dễ bị phát triển hạt trong quá trình gia công nóng.

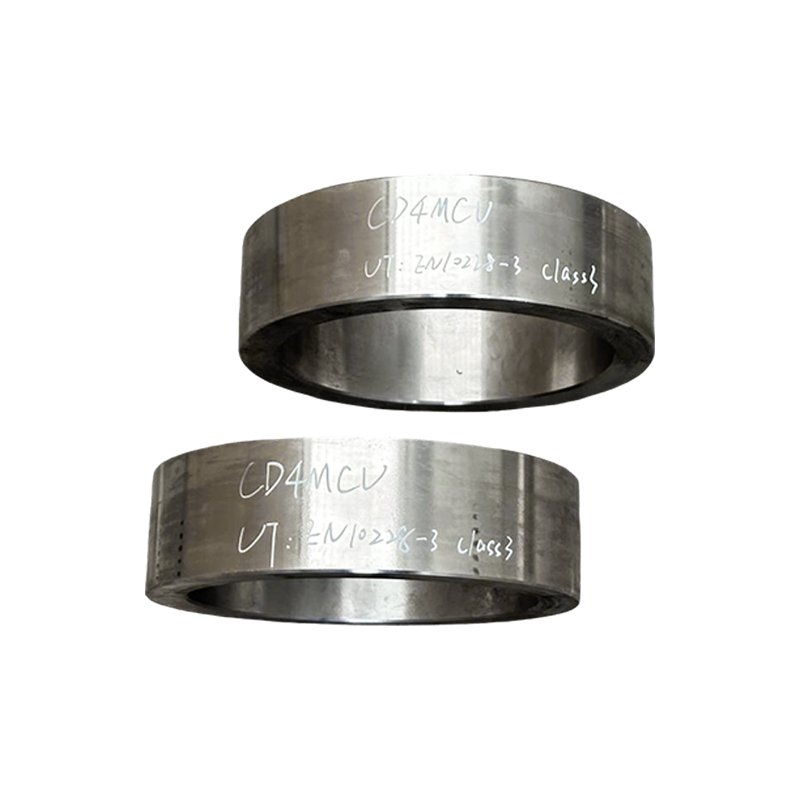

• Thép không gỉ song công (ví dụ: 2205, 2507, Super Duplex): Một vi cấu trúc austenite-ferit hỗn hợp cung cấp khoảng tăng gấp đôi cường độ năng suất của các loại austenit tiêu chuẩn (thường là năng suất 450–550 MPa so với 200–240 MPa đối với 316) trong khi vẫn duy trì khả năng chống ăn mòn tương đương. Việc rèn song công và siêu song công ngày càng được chỉ định cho các van dầu và khí ngoài khơi, thân bơm và các bộ phận dưới biển, nơi yêu cầu cả mức áp suất cao và khả năng chống nứt do ăn mòn ứng suất clorua.

Những thách thức rèn cụ thể đối với thép không gỉ

Thép không gỉ có độ khó rèn lớn hơn thép carbon hoặc thép hợp kim thấp do ứng suất dòng chảy cao hơn ở nhiệt độ rèn và cửa sổ nhiệt độ rèn hẹp hơn. Các lớp Austenitic cứng lại nhanh chóng, đòi hỏi trọng tải ép lớn hơn và nhiều hoạt động ủ trung gian hơn trong quá trình rèn nhiều bước. Các lớp song công yêu cầu kiểm soát nhiệt độ cẩn thận giữa 1.050–1.200°C để duy trì sự cân bằng pha austenite-ferit chính xác—nhiệt độ quá thấp sẽ tạo ra quá nhiều ferit làm giảm độ bền và khả năng chống ăn mòn. Những yếu tố này góp phần tạo nên Chi phí cao hơn 2–4× của vật rèn bằng thép không gỉ so với vật rèn bằng thép cacbon tương đương.

Các lĩnh vực ứng dụng chính

• Dầu khí: Van, mặt bích, phụ kiện (ASTM A182 F304/316/F51/F53), các bộ phận đầu giếng và ống góp dưới biển
• Xử lý hóa chất và hóa dầu: Cánh bơm, bộ phận bên trong lò phản ứng, đầu kênh trao đổi nhiệt và vòi phun xử lý môi trường ăn mòn
• Thực phẩm và dược phẩm: Thân van, phụ kiện và vỏ máy bơm yêu cầu bề mặt tuân thủ FDA và khả năng tương thích CIP (sạch tại chỗ)
• Năng lượng hạt nhân: Các bộ phận của hệ thống làm mát sơ cấp, bộ phận bên trong bình chịu áp của lò phản ứng và vòi phun của thiết bị đo yêu cầu cả khả năng chống ăn mòn và khả năng chống giòn bức xạ

Rèn thép hợp kim niken: Hiệu suất ở điều kiện khắc nghiệt

Các sản phẩm rèn hợp kim dựa trên niken—thường được gọi là "các sản phẩm rèn siêu hợp kim"—đại diện cho phân khúc kỹ thuật tiên tiến nhất và chi phí cao nhất của ngành công nghiệp rèn. Các hợp kim này chứa 50–75% niken là thành phần ma trận, với việc bổ sung crom, coban, molypden, vonfram, nhôm, titan và niobi để tạo ra một loại vật liệu có khả năng duy trì tính toàn vẹn của cấu trúc ở nhiệt độ mà tất cả các hợp kim thép đã mất khả năng chịu tải một cách hiệu quả.

Tại sao Ma trận Niken cho phép Hiệu suất Nhiệt độ Cực cao

Cấu trúc tinh thể niken FCC (khối lập phương tâm mặt) ổn định từ nhiệt độ đông lạnh đến gần điểm nóng chảy mà không biến đổi pha—không giống như các hợp kim gốc sắt trải qua quá trình chuyển đổi BCC-to-FCC. Sự ổn định về cấu trúc này cho phép hợp kim niken duy trì khả năng chống rão hữu ích ở nhiệt độ vượt quá 70–75% điểm nóng chảy tuyệt đối của chúng , một tỷ lệ hiệu suất không thể so sánh được với bất kỳ hợp kim thép nào.

Cơ chế tăng cường chính trong siêu hợp kim niken được rèn là làm cứng kết tủa thông qua sự hình thành các kết tủa gamma-prime (γ')—các hạt liên kim Ni₃(Al,Ti) có trật tự hình thành liên kết trong ma trận niken và chống lại chuyển động lệch vị trí ngay cả ở nhiệt độ cao. Các hợp kim có phân số γ' cao (như Waspaloy, René 41 và IN-718) đạt được cường độ đứt gãy ở mức 760°C vượt quá các hợp kim thép mạnh nhất ở 500°C .

Các lớp rèn hợp kim dựa trên niken phổ biến

Những thách thức về quy trình rèn đối với siêu hợp kim Niken

Siêu hợp kim niken có các điều kiện rèn đòi hỏi khắt khe nhất so với bất kỳ vật liệu kết cấu nào. Độ bền nóng cao của chúng—cùng đặc tính khiến chúng có giá trị trong sử dụng—có nghĩa là chúng yêu cầu áp suất rèn rất cao và chống biến dạng ở nhiệt độ làm việc. Những thách thức chính của quá trình bao gồm:

• Cửa sổ nhiệt độ rèn hẹp: Nhiều siêu hợp kim niken phải được rèn trong phạm vi nhiệt độ chỉ 50–100°C —trên solvus gamma-prime (để cho phép biến dạng) nhưng dưới nhiệt độ nóng chảy mới bắt đầu. Sự thay đổi nhiệt độ bên ngoài cửa sổ này gây ra vết nứt lạnh hoặc sự tan chảy ranh giới hạt ban đầu.
• Rèn đẳng nhiệt và gần đẳng nhiệt: Việc rèn đĩa tuabin tiên tiến bằng hợp kim có tỷ lệ γ' cao yêu cầu rèn đẳng nhiệt trong các khuôn được gia nhiệt (nhiệt độ khuôn trong Nhiệt độ phôi 15–30°C ) để tránh làm lạnh bề mặt và duy trì biến dạng đồng đều. Điều này đòi hỏi thiết bị chuyên dụng—thường là máy ép thủy lực hoặc cơ khí lớn với dụng cụ gia nhiệt—làm tăng đáng kể vốn và chi phí vận hành sản xuất.
• Kiểm soát cấu trúc hạt: Hiệu suất từ biến, mỏi và gãy của vật rèn đĩa tuabin cực kỳ nhạy cảm với độ đồng đều của kích thước hạt. Kích thước hạt phải được kiểm soát chặt chẽ thông qua độ biến dạng, tốc độ biến dạng và quản lý nhiệt độ chính xác trong quá trình rèn. Xử lý nhiệt sau rèn được chỉ định để đạt được kích thước hạt mục tiêu (thường là ASTM 8–12 cho các ứng dụng đĩa) và hình thái kết tủa γ' cần thiết.
• Độ mài mòn và chi phí của dụng cụ: Ứng suất chảy cao của siêu hợp kim niken gây ra sự mài mòn khuôn nhanh. Vật liệu khuôn để rèn hợp kim niken bản thân chúng là thép công cụ hợp kim cao hoặc hợp kim gia công nóng gốc niken có tuổi thọ sử dụng hạn chế—góp phần vào Chi phí cao hơn 5–15× rèn hợp kim niken so với rèn thép cacbon tương đương.

So sánh tất cả bốn loại vật liệu rèn

Chọn vật liệu rèn phù hợp cho ứng dụng của bạn

Việc lựa chọn vật liệu để rèn tuân theo việc đánh giá tuần tự các yêu cầu dịch vụ, với việc tối ưu hóa chi phí chỉ được áp dụng sau khi các ngưỡng hiệu suất chức năng được xác nhận. Khung sau đây bao gồm các tiêu chí quyết định chính theo thứ tự ưu tiên:

1. Xác định nhiệt độ hoạt động: Nếu cần khả năng chịu tải bền vững trên 650°C thì chỉ các hợp kim gốc niken và một số loại không gỉ austenit (ví dụ: 310S) là khả thi. Trong khoảng từ 400°C đến 650°C, thép hợp kim crom-molypden (F22, F91) hoặc thép không gỉ austenit là thích hợp. Dưới 400°C, thép cacbon hoặc thép hợp kim có toàn bộ phạm vi cường độ.
2. Đánh giá môi trường ăn mòn: Để tiếp xúc với nước biển, cần có axit khoáng, axit hữu cơ hoặc môi trường chứa clorua, thép không gỉ (song công hoặc austenit) hoặc hợp kim niken. Đối với các khí oxy hóa ở nhiệt độ cao, hợp kim niken hoặc thép có hàm lượng crom cao (9Cr, 12Cr) cung cấp khả năng chống oxy hóa đầy đủ. Thép cacbon và thép hợp kim yêu cầu lớp phủ bảo vệ trong mọi môi trường ăn mòn.
3. Xác định yêu cầu về cường độ và kích thước phần: Khi yêu cầu cường độ kéo trên 800 MPa ở các tiết diện lớn hơn 50 mm, thép hợp kim (4140, 4340) sẽ thay thế thép cacbon. Đối với các yêu cầu về độ bền trên 1.000 MPa kết hợp với khả năng chống ăn mòn, cần có hợp kim không gỉ làm cứng kết tủa (17-4PH) hoặc niken.
4. Xem xét các yêu cầu về quy định và mã: Các ứng dụng đường ống và bình áp lực được quản lý bởi ASME Phần VIII, ASME B31.3 hoặc EN 13480 chỉ định rõ ràng các loại vật liệu cho phép. Việc rèn hàng không vũ trụ và phòng thủ được điều chỉnh bởi các thông số kỹ thuật vật liệu AMS, ASTM và OEM nhằm thu hẹp các lựa chọn vật liệu cho các loại đã được sơ tuyển.
5. Tối ưu hóa chi phí trong phạm vi đủ điều kiện: Sau khi môi trường dịch vụ loại bỏ các danh mục vật liệu không phù hợp, hãy chọn loại có chi phí thấp nhất trong bộ đủ điều kiện đáp ứng tất cả các yêu cầu về cơ học, kích thước và kiểm tra. Trong nhiều trường hợp, vật liệu có độ hợp kim cao hơn yêu cầu ít phụ cấp gia công hơn hoặc ít sửa chữa mối hàn hơn để bù đắp chi phí nguyên liệu thô cao hơn.
